En muchas plantas industriales conviven máquinas que llevan veinte o treinta años trabajando. Mecánicamente siguen siendo sólidas: la bancada es robusta, los husillos están en buen estado y la cinemática hace exactamente lo que se le pide. El problema casi nunca está ahí. Está en el autómata que ya no fabrica nadie, en el variador cuyo repuesto tarda cuatro meses en llegar, en la pantalla monocroma que solo entiende el operario que se jubila el año que viene.
Cuando ese equipo se para, la respuesta instintiva es pedir presupuesto de una máquina nueva. Y en ocasiones es la decisión correcta. Pero en muchos otros casos existe una alternativa bastante más rentable: el retrofit de maquinaria industrial.
¿Qué es el retrofit industrial?
El retrofit consiste en sustituir el sistema de control, los accionamientos y la sensórica de una máquina existente, conservando su estructura mecánica. Dicho de otro modo: se aprovecha lo que sigue siendo válido —el hierro— y se renueva lo que ha quedado obsoleto —la electrónica, el software y la seguridad—.
No se trata de un parche ni de una reparación. Un retrofit bien planteado deja la máquina con capacidades que no tenía cuando salió de fábrica: control de ejes más preciso, cambios de formato en minutos en lugar de horas, registro de producción, diagnóstico remoto de averías o integración con el sistema de gestión de la planta.
Es, en esencia, un proyecto de ingeniería completo aplicado sobre una base que ya existe. Por eso el punto de partida siempre es el mismo: entender qué hace la máquina, cómo la usa el cliente y qué se espera de ella en los próximos diez años.
Señales de que una máquina es candidata a retrofit
No toda máquina antigua necesita una renovación, y no toda máquina que falla es recuperable. Estas son las señales que en la práctica indican que merece la pena estudiarlo:
- Los repuestos ya no existen o tienen plazos inasumibles. Comprar autómatas de segunda mano en portales de reventa es un síntoma claro, no una solución.
- Nadie sabe programar el control. El software está en un lenguaje descatalogado, sin documentación, y depende de una persona concreta.
- Las paradas no programadas se repiten y el origen está siempre en la parte eléctrica o de control, no en la mecánica.
- La máquina no cumple los requisitos de seguridad actuales: sin resguardos enclavados, sin categoría de seguridad definida, con setas de emergencia cableadas a un simple contactor.
- No hay datos. No se sabe cuántas piezas se han hecho, ni cuánto tiempo ha estado parada, ni por qué.
- La producción ha cambiado y la máquina no admite los nuevos formatos, velocidades o materiales.
- El consumo energético es desproporcionado frente a equipos equivalentes actuales.
Si una máquina reúne tres o más de estos puntos y su mecánica está sana, casi siempre hay caso de negocio para un retrofit.
Qué se renueva en un proyecto de retrofit
El sistema de control
Es el corazón del proyecto. Se sustituye el autómata antiguo por un PLC actual y se reescribe el programa desde cero, con una estructura documentada y mantenible. La interfaz de operario pasa de pilotos y selectores a una pantalla HMI donde se ven estados, alarmas, contadores y ayudas al diagnóstico. En Mecatrans trabajamos como integradores de las principales marcas de sistemas de control industrial, lo que permite elegir la plataforma que mejor encaje con el estándar que ya tenga la planta.
Los accionamientos
Aquí es donde suele aparecer el salto de rendimiento. Los motores asíncronos con embragues mecánicos, levas o topes se sustituyen por servomotores con control de posición. La consecuencia práctica: los cambios de formato dejan de requerir ajustes mecánicos y pasan a ser una receta que se selecciona en pantalla. Es el camino que hemos recorrido en varios proyectos de renovación de equipos obsoletos en el sector textil, donde los sistemas servocontrolados sustituyen a mecanismos que exigían horas de puesta a punto.
La sensórica y las comunicaciones
Finales de carrera mecánicos, encoders incrementales y cableado punto a punto dan paso a sensores digitales y buses de campo. Esto reduce drásticamente el cableado del cuadro, simplifica el diagnóstico —cada dispositivo informa de su propio estado— y abre la puerta a la captura de datos de proceso.
La seguridad
Es la parte que más se subestima y la que más consecuencias tiene. Un retrofit es el momento natural para revisar la evaluación de riesgos, incorporar resguardos enclavados, barreras inmateriales, relés o PLC de seguridad y paradas de emergencia con categoría adecuada.
Conviene además situar bien el marco normativo, porque en la práctica se mezclan dos planos distintos:
- Equipos ya en uso. El RD 1215/1997 establece las disposiciones mínimas de seguridad y salud para la utilización de los equipos de trabajo por parte de los trabajadores. Aplica a la máquina que ya está en la planta, tenga la antigüedad que tenga, y es responsabilidad del empresario que la utiliza.
- Comercialización y puesta en servicio. Es el terreno del marcado CE. El Reglamento (UE) 2023/1230 fija el 20 de enero de 2027 como fecha de aplicación obligatoria: la maquinaria introducida en el mercado antes de esa fecha se rige por la Directiva 2006/42/CE, y a partir de ella la referencia es el Reglamento.
La consecuencia relevante para cualquiera que plantee un retrofit es que el Reglamento define expresamente la «modificación sustancial» y sus efectos: quien realiza una modificación de ese tipo sobre una máquina existente puede pasar a asumir obligaciones de fabricante, incluida la evaluación de conformidad. A grandes rasgos, se entiende como tal la modificación no prevista por el fabricante que afecta a la seguridad del equipo, ya sea generando un peligro nuevo o incrementando un riesgo existente.
Esto no significa que todo retrofit active esas obligaciones —no es lo mismo sustituir un componente por otro equivalente que alterar prestaciones o el sistema de protección—, pero sí que el análisis debe hacerse al principio del proyecto y caso por caso, con el servicio de prevención o un organismo especializado, porque puede condicionar decisiones de diseño y presupuesto.

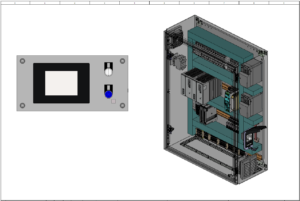

El cuadro eléctrico
Se rehace por completo: nueva envolvente, protecciones dimensionadas, marcaje de conductores, esquemas actualizados y documentación entregable. Suena a trámite, pero es lo que determina que dentro de diez años otro técnico pueda intervenir la máquina sin adivinar nada.
Retrofit o máquina nueva: cómo decidir
La comparación honesta se hace sobre cuatro variables:
| Criterio | Retrofit | Máquina nueva |
|---|---|---|
| Inversión | Habitualmente una fracción del coste de un equipo equivalente | Inversión completa |
| Plazo | Más corto; parte de una base existente | Fabricación desde cero |
| Parada de producción | Acotada, planificable en periodo de baja carga | Depende de la instalación y la obra civil |
| Adaptación al proceso | Total: se parte de una máquina que ya encaja en la línea | Puede requerir rediseñar el entorno |
El retrofit deja de tener sentido cuando la mecánica está desgastada más allá de lo recuperable, cuando la máquina nunca llegó a dar la capacidad que hoy se necesita, o cuando el cambio de producto exige una cinemática distinta. En ese punto la conversación deja de ser de renovación y pasa a ser de diseño de un sistema mecatrónico a medida o de automatización con robótica industrial.
Lo importante es que la decisión se tome con datos: coste de la parada por hora, histórico de averías, disponibilidad real de repuestos y horizonte de vida del producto que fabrica esa máquina.
Fases de un proyecto de retrofit
- Auditoría en planta. Se documenta la máquina tal y como está: mecánica, eléctrica, control, seguridad y modo de uso real. Aquí es donde aparecen las sorpresas, y es mejor que aparezcan ahora.
- Definición del alcance. Qué se conserva, qué se sustituye y qué prestaciones nuevas se incorporan. Se acuerdan los criterios de aceptación.
- Ingeniería de detalle. Diseño mecánico de las adaptaciones necesarias, diseño eléctrico, arquitectura de control y programación.
- Fabricación y pruebas en taller. El cuadro y los conjuntos nuevos se montan y validan fuera de la planta del cliente, lo que reduce al mínimo el tiempo de parada.
- Montaje y puesta en marcha. Se ejecuta en la ventana de parada acordada, con ajuste fino y pruebas de producción real.
- Formación y documentación. Manual, esquemas actualizados y formación a operarios y a mantenimiento.
- Soporte posterior. Un retrofit sin plan de mantenimiento tiende a repetir la historia que vino a resolver.
Errores frecuentes que encarecen el proyecto
- Cambiar solo el PLC. Sustituir el autómata dejando accionamientos, sensores y seguridad del año de la máquina resuelve el problema de repuestos, pero no aporta ninguna mejora de proceso. Suele ser dinero a medias.
- Saltarse la auditoría. Cotizar un retrofit sin haber visto la máquina lleva a desviaciones durante el montaje, que es el peor momento posible.
- No implicar a producción y mantenimiento. Quien maneja la máquina a diario sabe dónde está el problema real, y quien la repara sabe qué necesita ver en pantalla.
- Dejar la seguridad para el final. Condiciona el diseño y el presupuesto, así que tiene que entrar en la fase de definición del alcance, no en el montaje.
- No exigir la documentación. Sin esquemas y programa entregados y comentados, la máquina vuelve a depender de una única persona.
Preguntas frecuentes sobre el retrofit industrial
¿Cuánto tiempo tiene que estar parada la máquina? Depende del alcance, pero la clave está en el trabajo previo: si el cuadro y los conjuntos se montan y prueban en taller, la intervención en planta se concentra en el desmontaje, la instalación y la puesta en marcha. La parada se planifica en una ventana acordada, habitualmente coincidiendo con un periodo de baja carga o una parada programada.
¿Se puede hacer un retrofit por fases? Sí, y en instalaciones críticas suele ser lo más razonable: primero seguridad y control, después accionamientos, más adelante conectividad y captura de datos. Requiere que la arquitectura se diseñe desde el principio pensando en esa evolución.
¿Un retrofit obliga a volver a marcar CE la máquina? No de forma automática, pero hay que analizarlo. El Reglamento (UE) 2023/1230, que fija el 20 de enero de 2027 como fecha de aplicación obligatoria, define la «modificación sustancial» como aquella no prevista por el fabricante que afecta a la seguridad de la máquina, y establece que quien la realiza puede asumir obligaciones de fabricante. No es lo mismo sustituir un componente por otro equivalente que alterar prestaciones o protecciones, así que el análisis debe hacerse caso por caso y al inicio del proyecto, apoyándose en el servicio de prevención o en un organismo especializado. En paralelo, al equipo que ya está en uso le aplica el RD 1215/1997.
¿Se puede aprovechar para conectar la máquina a la red de la planta? Sí. Una vez el control es actual, incorporar registro de producción, indicadores de disponibilidad o supervisión remota es un paso corto. De hecho, es una de las razones que más justifica la inversión a medio plazo.
En resumen
El retrofit no es la opción barata: es la opción que reconoce que el valor de una máquina no está solo en su electrónica. Bien ejecutado, devuelve a un equipo amortizado una segunda vida útil con mejores prestaciones, más seguridad y datos que antes no existían, con una inversión y un plazo sensiblemente menores que los de un equipo nuevo.
En Mecatrans llevamos más de 20 años haciendo ingeniería de automatización industrial en Sevilla, cubriendo el proceso completo: estudio inicial, diseño mecánico y eléctrico, fabricación y montaje en nuestras instalaciones, instalación y mantenimiento posterior.
¿Tienes una máquina que sigue siendo buena pero cuyo control se ha quedado atrás? Cuéntanos tu caso y uno de nuestros técnicos la estudiará contigo.
